PCB Pemancar FM 10 - 15 W

GROSIR KAOS POLOS & KAOS MURAH

Para Bloger yang mulia ini saya persembahkan sebuah PCB Pemancar FM sederhana berkekuatan 10 - 15 Watt.Dengan component yang cukup murah. Finalnya aja cuma pake C1971 murah kan?? dan komponen lainnya bisa dari bekas bekas mesin TV rongsokan. wkwkwkwkwk... PCB dibawah adalah hasil desain saya sendiri, dan hati hati jika ingin merakitnya karna ada jalur GND yang menyatu, jadi harus diputus dulu, jika tidak maka arus dari Power Supply akan ngedrop... dan TR C1971 harus anda modif karna disitu saya membuat letak kaki nya terbalik, yang sebenarnya kaki tengah adalah emitor dan kaki no 3 adalah kolektor. lihat gambar dibawah ini yang saya ambil dari datasheet.com

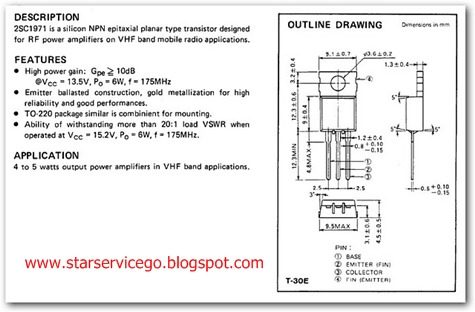

Ini gambar Transistor C1971 dan Description-nya
